压力控制阀实际上不是特指哪一种类型的阀门,从专业上来说压力控制阀是安全阀、溢流阀、减压阀和顺序阀这四种阀门的统称,尽管这四种阀门的作用不一,但是它们都有着控制压力的共同点,因此都被叫做压力控制阀。
压力控制阀是液压传动系统的重要组成部分,其中溢流阀、减压阀和顺序阀作为整个液压传动系统的关键控制元件,基本存在于各个液压系统回路中,并在液压传动技术中起着举足轻重的作用。
液压机二通插装阀
液压传动用压力阀,在阀体内装有防止阀芯径向振动的导向套;利用导向套、调压弹簧座和阻尼器等构成的半密封油室起阻尼消振作用以消除或减小阀芯的轴向振动,从而消除阀的哨叫、减少噪声和提高阀的工作性能.
压力控制阀种类介绍:
1)溢流阀:它是通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压、调压或限压作用。对溢流阀来讲,应满足的基本要求是:调压范围大,调压偏差小,压力振摆小,动作灵敏。过流能力大,噪声小。

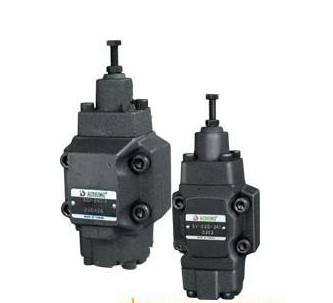

溢流阀
2)减压阀:它是使出口压力低于进口压力的一种压力控制阀。其作用是用来减低液压系统中某一回路的油液压力,使用一个油源能同时提供两个或几个不同压力的输出。减压阀在各种液压设备的夹紧系统、润滑系统和控制系统中应用较多。此外,当油液压力不稳定时,在回路中串入一减压阀可得到一个稳定的较低的压力。
减压阀
对减压阀的基本要求是:出口压力维持恒定,不受入口压力和通过流量大小的影响。
3)顺序阀:它是用来控制液压系统中各执行元件动作的先后顺序的。依控制方式的不同,顺序阀又可分为内控式和外控式两种。前者用阀的进口压力控制阀芯的启闭,后者用外来的控制压力控制阀芯的启闭(即液控顺序阀)。顺序阀也有直动式和先导式两种,前者一般用于低压系统,后者用于中高压系统。
顺序阀
