4500吨封头拉伸液压机差动连接增速回路介绍
4500吨封头拉伸液压机差动连接增速回路介绍
4500吨封头拉伸液压机用差动连接的增速回路,不需要增加液压泵的输出流量,简单经济,但只能实现一个运动方向的增速,且增速比受液压缸两腔有效工作面积的限制。使用时要注意换向阀和油管通道应按差动时的较大流量选择,否则流动液阻过大,可能使溢流阀在快进时打开,减慢速度,甚至不起差动作用。

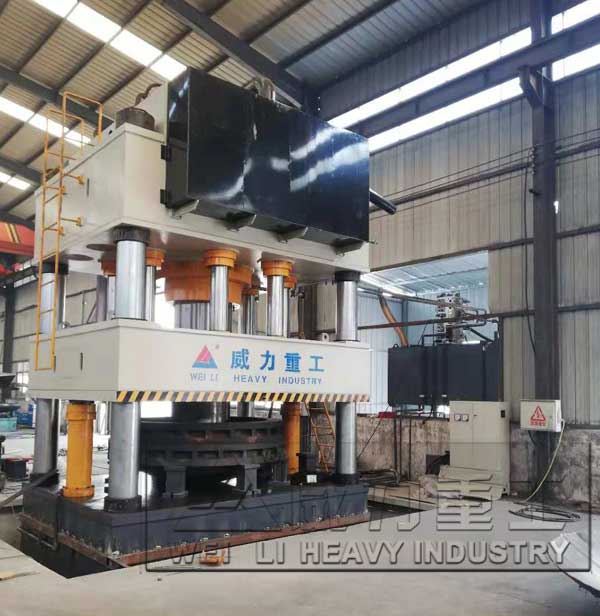

4500吨封头拉伸液压机
4500吨封头拉伸液压机增速回路,包括油缸、满排量油泵、油箱、和充液阀。这种液压机增速回路油缸内活塞快速下行时,油缸上腔快速补油和油缸下腔快速排油,油缸上腔快速补油是通过充液阀从油箱中倒灌油到油缸上腔实现的。在油缸内活塞快速回程时油缸下腔所需油量是通过油泵直接供给的,由于回程时需要克服油缸活塞杆上悬挂重物的重力,这就需要油泵排油量足够大,油箱中油液足够多。油泵的排油量足够大就需要足够大的油泵功率和驱动系统,回路的制造成本就较高。
