500吨液压机液压垫装置介绍

文章出处:山东威力重工作者:威力重工人气:发表时间:2017-02-09 09:25【

  500吨液压机液压垫装置介绍

  有经验的用户都会发现凡是用液压机进行拉伸工艺的话,都会要求液压机带有液压垫装置。液压垫有上液压垫和下液压垫。其中液压垫的作用是什么?如何为500吨液压机设计合理的液压垫装置?

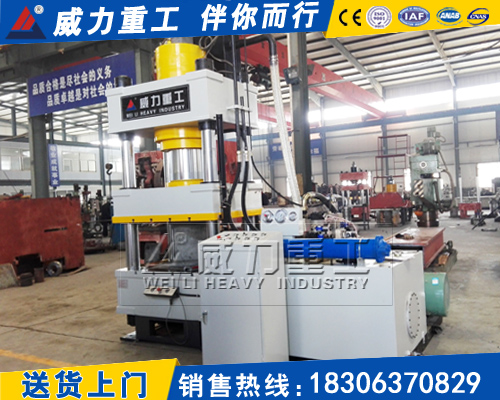

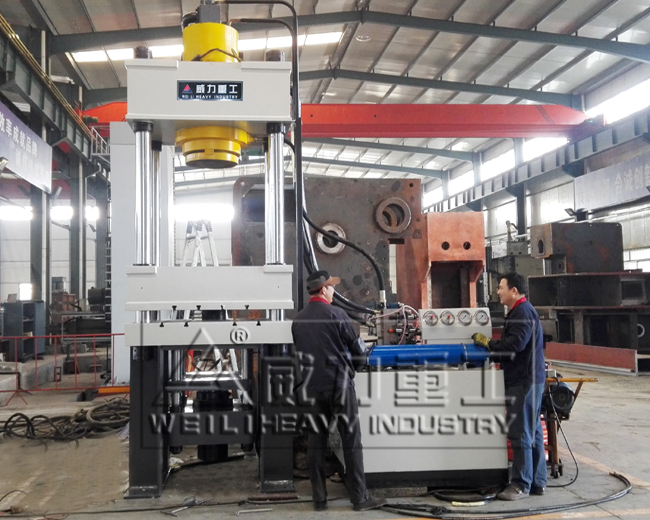

500吨带液压垫液压机

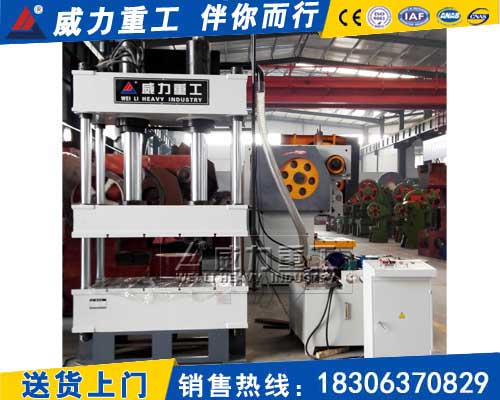

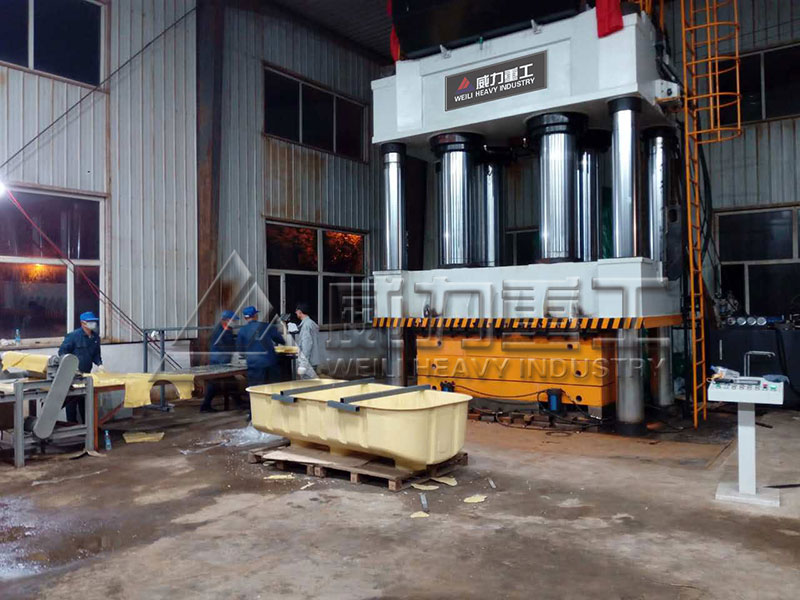

500吨带液压垫液压机

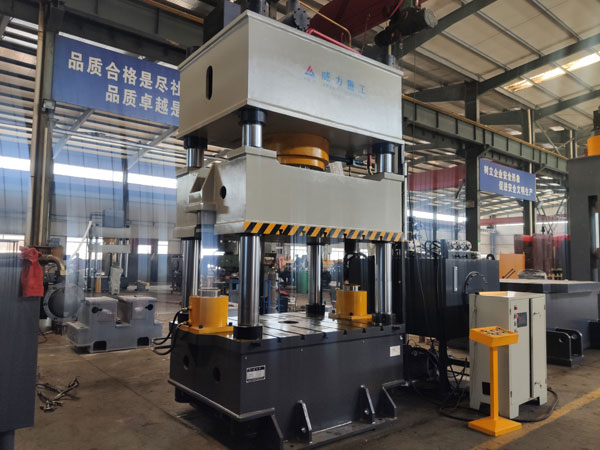

  为提高拉伸工艺的成功率,拓宽拉伸工艺的适用范围以及简化薄板冲压的模具结构而开发一种新型液压机,此类液压机在常规单动薄板冲压液压机基础上增设一个含于滑块内部的液压垫.本结构液压机将顶出、落料、拉下功能集成于一个上液压垫,同时配合下液压垫使用提高拉伸件的产品质量,降低废品率.液压机厂家山东威力重工技术人员介绍说。

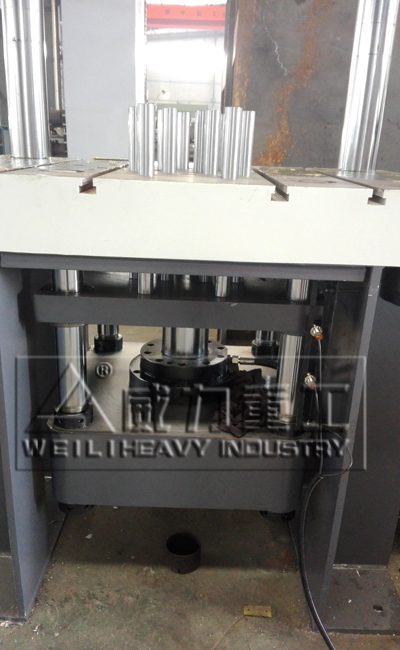

液压垫装置
液压垫装置
  500吨液压机上液压垫装置的设计与应用用的空间使活动横梁内形成中空,而主缸力通过活动横梁的有效传递,全吨位冲裁缓冲力的释放,均需要滑块有很好的强度;分离出的上工作台板的刚性要满足500吨液压机使用.

  经分析及优化设计,用有限元法计算了滑块的受力情况,最后采用了如图2所示的结构:液压机主缸采用双缸形式,布置于上液压垫左右两侧处,上液压垫缸固定于活动横梁中部,用螺钉将上液压垫与上液压垫缸活塞杆反向联接起来,上液压垫在滑块内用导板导向,滑块的主缸作用点及缓冲支架处都布置了加强筋板,滑块工作台板经强度及刚度计算,最终确定其板厚为280mm,在3200mmx2000mm面上,135根卸料杆悬挂在工作台板内,用户可根据需要任意选用.
