100T-140T汽车配件冲压拉伸成型液压机

产品分类: 汽车行业专用液压机
产品简介:100T-140T汽车配件冲压拉伸成型液压机是山东威力重工机床有限公司为某汽配厂家定做的专用压力机,该机采用四梁四柱结构,适用于金属材料的拉伸,弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品压制成型以及塑料制品、绝缘材料的压制成型。
订购热线:18306370829
  100T-140T汽车配件冲压拉伸成型液压机

  100T-140T汽车配件冲压拉伸成型液压机是山东威力重工机床有限公司为某汽配厂家定做的专用压力机,该机采用四梁四柱结构,适用于金属材料的拉伸,弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品压制成型以及塑料制品、绝缘材料的压制成型。

  100T-140T汽车配件冲压拉伸成型液压机车间实物图展示:

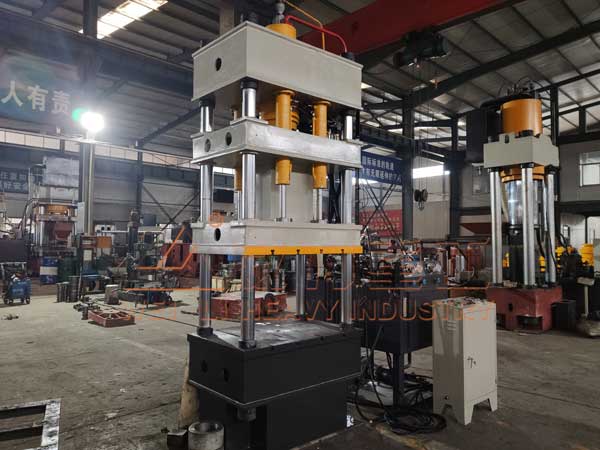

汽车配件冲压拉伸成型液压机
汽车配件冲压拉伸成型液压机

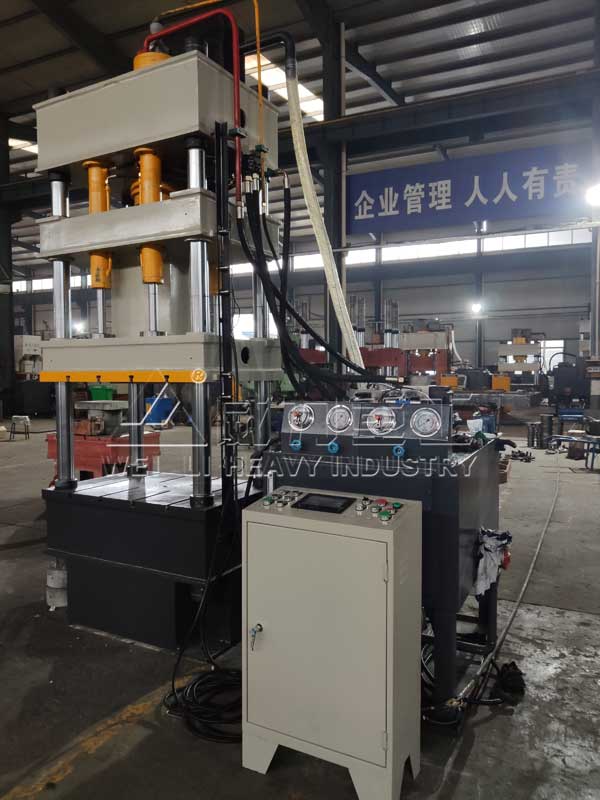

100吨汽车配件拉伸机
100吨汽车配件拉伸机

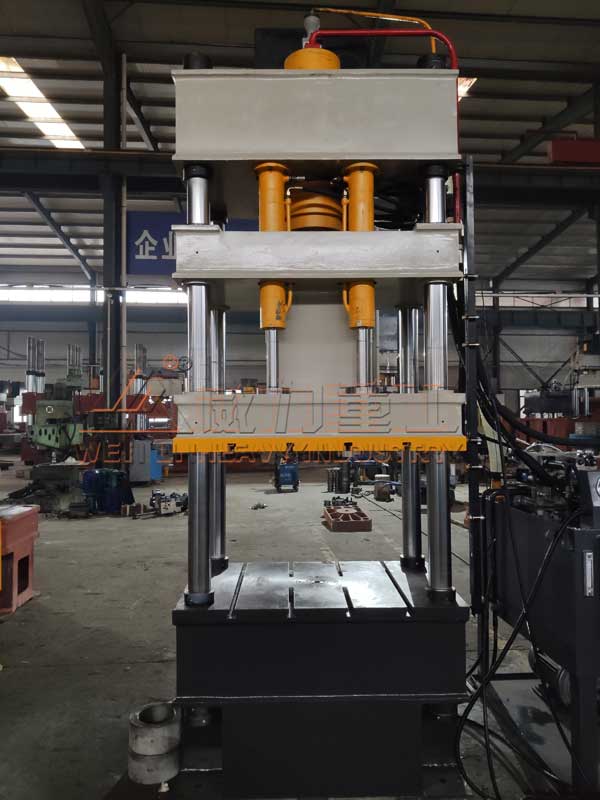

汽车配件冲压成型液压机
汽车配件冲压成型液压机
  汽车配件冲压拉伸成型液压机性能特点:

  ●本机主要用于薄板拉伸、弯曲、成形等工艺,也可用于塑料压制、冷挤弯曲、成型校正及压装等工作。该机型的压边缸可作缓冲装置使用,还可用于落料与冲孔,在系统调定的压力下可以分别调整各腔的工作压力。为了保证拉伸和压边质量,增设了压边缸保压系统。

  ●本机的工作压力、压制速度、行程均可根据需要在规定的范围内调整。

  ●本机具有独立的动力机构和电气系统,并采用按钮集中控制,可实现手动、半自动、自动三种操作方式。在半自动与自动操作方式中,可分为顶出缸不顶出、正拉伸及反拉伸三种工作状态,可实现定压及定程两种压制方式。

  本机可选配附件:

  ●移动工作台●打料装置

  ●光电保护装置●PLC可编程控制器

  ●液压系统冷却、加热装置●行程、压力数显数控装置

  ●触摸式工业显示
双动薄板拉伸液压机主机图
双动薄板拉伸液压机主机图
  ※100T-140T汽车配件冲压拉伸成型液压机备使用条件:

  1、设备工作区域温度:0~50℃(±)

  2、动力电源:三相四线制380V、50HZ,电压波动范围380V±10%

  3、冷却方式:水冷装置

  4、液压系统使用介质:46号抗磨液压油

  ※100T-140T汽车配件冲压拉伸成型液压机主要结构

  1、主机

  机身由上横梁、活动横梁、下横梁,4根立柱组成。

  2、液压控制系统

  3、电气控制系统

  4、润滑系统

  5、安全防护系统

  ※安装前准备工作:

  用户接好380伏电源及液压油做好以上准备工作即可接电安装投入生产。

  使用操作:

  在正式工作前,首先做如下检查工作

  1.检查全部的螺栓、螺母及油管接头有无松动现象特别是油泵阀门原件上的螺栓螺母检查尤为重要,如有松动请及时拧紧,以防止机件和液压原件早期损坏及其他事故发生。

  2.启动电机进行运转时,注意有无异常现象或声响请及时找出原因。

  ※安装调试

  1.本公司负责上门安装调试并交付使用。机器的起吊设备由需方提供。需方需组织合适的起吊工具及人员协助。设备运抵需方厂内后,需方负责卸货。

  2.安装调试时间不超过3个工作日。需方提供必要的辅助物资。(如液压油、垫铁等)提供安全、完善的安装、调试环境。为人员安全设备的完好提供保障。



参数名称 单位 双动薄板拉伸液压机
YW28—63/100 YW28—100/150 YW28—200/300 YW28—315/400 YW28—400/630 YW28—630/1030 YW28—1200/2000
公称力 KN 1000 1500 3000 4000 6300 10300 20000
拉伸力 KN 630 1000 2000 3150 4000 6300 12000
压边力 KN 300 500 1000 1000 2300 4000 8000
顶出力 KN 190 400 400 630 1000 2000 4000
液体 大工作压力 MPa 25 25 25 25 25 25 25
拉伸滑块行程 mm 500 600 700 800 800 1000 1500
压边滑块行程 mm 300 350 400 400 450 500 700
拉伸滑块尺寸 左右 mm 560 980 980 1260 1400 2500 3800
前后 mm 500 700 900 1160 1400 1500 1900
压边滑块尺寸 左右 mm 560 980 980 1260 1400 3200 4500
前后 mm 500 700 900 1160 1400 2200 2500
工作台尺寸 左右 mm 560 980 980 1260 1400 3200 4500
前后 mm 500 700 900 1160 1400 2200 2500
拉伸滑块开口高度 mm 1100 1300 1400 1500 1700 2200 2500
压边滑块开口高度 mm 700 800 900 1000 1100 1200 1800
拉伸滑块行程速度 空程下行 mm/s 120 100 100 100 100 150 180
工作 mm/s 20 15 15 10 10 10 15
回程 mm/s 80 80 80 80 80 100 120
机器外形尺寸 左右 mm 2600 3000 3300 3900 5600 5700 6400
前后 mm 1580 1510 3400 3500 3600 3800 3500
地面上高度 mm 3200 3165 4330 4680 5600 10300 11000
电机总功率 KW 7.5 11 22 22 44 60 160
