玻璃钢模压蹲便器成型液压机滑块常见故障？



　　滑块是玻璃钢模压蹲便器成型液压机中起导向作用的重要部件，玻璃钢模压蹲便器成型液压机在工作的时候，经常会遇到滑块各种故障问题，下面四柱液压机厂家山东威力重工就玻璃钢模压蹲便器成型液压机滑块故障及解决方法做简要分析。

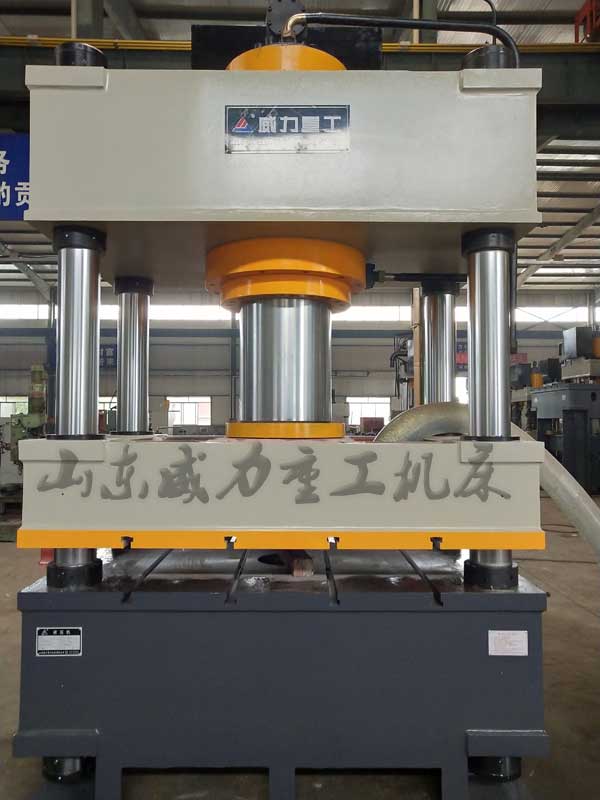

500吨玻璃钢模压蹲便器成型液压机

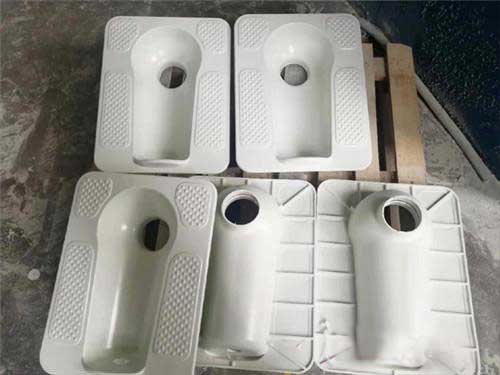

玻璃钢模压蹲便器

　　一、快速下行



　　电磁铁通电，先导阀和上缸主换向阀左位介入系统，液控单向阀被打开，上液压缸快速下行。这时，系统中油液流量的情况如下：



　　（1）进油路：液压泵-顺序阀-上缸换向阀-单向阀-上液压缸上；



　　（2）回油路：上液压缸下腔-液控单向阀-上缸换向阀-下岗换向阀-油箱。



　　上滑块在自重作用下迅速下降。由于液压油泵的流量较小，这时油箱中的油经液压单向阀也流入上液压缸上腔。



　　二、慢速加压



　　从上滑块接触工件时开始，这时上液压缸上腔压力升高，液控单向阀关闭，加压速度便由液压泵流量来决定，油液流动情况与快速下行时相同。



　　三、保压延时



　　当系统中压力升高到压力继电器气作用，这时发出电信号，控制电磁铁断电，先导阀和上缸换向阀都处于中位，此时系统进入保压。保压时间由电气控制线路中的时间继电器控制，可在0min-24min内调节。保压时除了液压泵在较低压力下卸荷外，系统中没有油液流动。液压泵卸荷的油路如下。



　　液压泵-顺序阀-商业油缸换向阀-下液压缸换向阀-油箱



　　四、快速返回



　　时间继电器延时到时后，保压借宿，电磁铁通电，先导阀右位介入系统，释压阀使上液压缸换向阀也以右位接入系统。这时，液控单向阀被打开，上液压缸快速返回。



　　五、原位停止



　　当上滑块上升至挡块撞上原位行程开关时，电磁铁断电，先导阀和上液压缸换向阀都处于中位。这时，上液压缸停止不动。液压泵在较低压力写卸荷。



　　通过山东威力液压机厂家上述的介绍，想必大家清楚的掌握了如何处理玻璃钢模压蹲便器成型液压机液压系统的滑块故障，在以后突发异常情况下就可以快速准确诊断和进行抢修，确保设备的正常运行，避免了由于重大设备故障而被迫停产的现象。
