玻璃钢花盆模压成型机三个重要的工作条件？
玻璃钢花盆模压成型机三个重要的工作条件？
玻璃钢花盆在模压过程中，主要压制设备就是玻璃钢模压成型机，物料宏观上经历粘流、凝胶和硬化三个阶段。微观上分子链由线型变成网络体型结构。这种变化是以一定的温度、压力和时间为条件的。这三者在玻璃钢花盆模压成型过程中尤为重要。
630吨玻璃钢花盆模压成型机

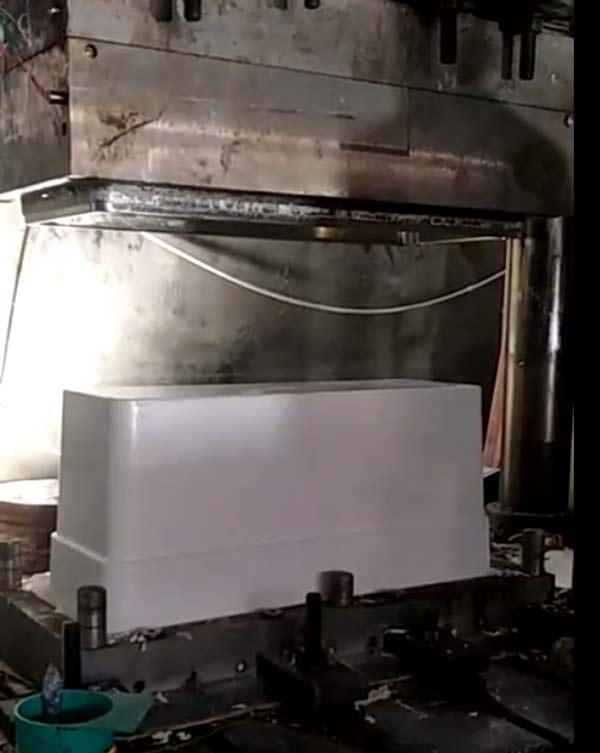

玻璃钢花盆模压成型
①、温度制度
温度制度包括模压温度、升温速度、最高温度、恒温、降温及后固化温度等。成型温度取决于树脂糊的固化体系、玻璃钢花盆厚薄、生产效率和玻璃钢花盆的复杂程度。成型温度必须保证固化体系引发、交联反应的顺利进行，并实现完全的固化。一般来说，厚度大的玻璃钢花盆所选择的成型温度应比薄壁制品低，这样可防止过高温度在厚制品内部产生过度的热积聚。如制品厚度为25-32mm，其成型温度为135-145℃。而更薄制品可在171℃下成型。
②、压力制度
压力制度主要包括成型压力、加压时机、放气等。成型压力随物料的增稠程度、加料面积、制品结构、形状、尺寸的不同而异。一般来说，SMC成型压力在3-7Mpa之间。
③、固化时间
SMC在成型温度下的固化时间（也叫保温时间）与它的性质及固化体系、成型温度、制品厚度和颜色等因素有关。固化时间一般按40s/mm计算。对3mm以上厚玻璃钢花盆，有人认为每增加4mm，固化时间增加1min。
山东威力重工机床有限公司是鲁南地区专业玻璃钢制品模压成型机生产厂家，先后为国内外用户定制过玻璃钢化粪池模压机、玻璃钢经水槽模压机、玻璃钢电表箱成型机、玻璃钢保险杠模压机等设备，客户使用反馈较好，有做玻璃钢花盆的用户可以咨询袁经理18306370829（同微信号）采购机器设备。
