1600吨四柱液压机电液伺服阀的信号控制

文章出处:山东威力重工作者:威力重工人气:发表时间:2018-11-02 08:32【

  1600吨四柱液压机电液伺服阀的信号控制

  山西客户定做的波纹板成型液压机是1600吨伺服四柱压力机,本机区别于普通液压机是专门有一套伺服系统,在伺服系统中有专门的电液伺服阀,今天我们就一起来看下1600吨四柱液压机电液伺服阀的信号控制方式。

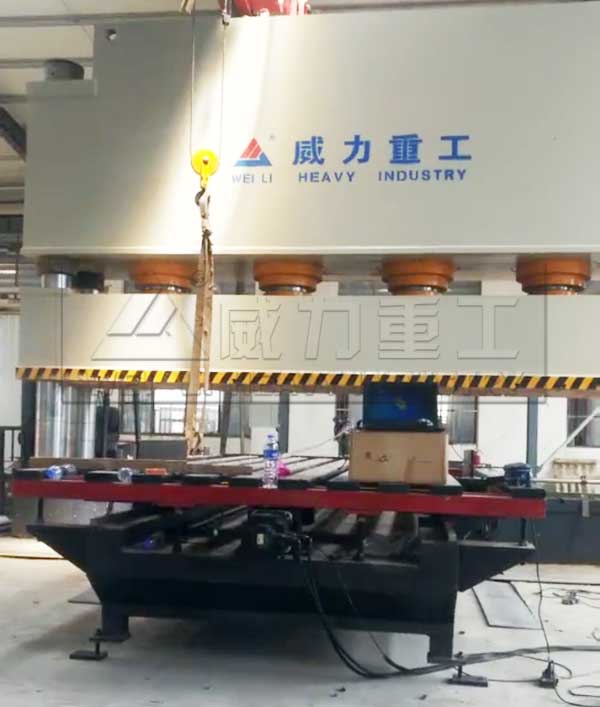

1600吨伺服四柱液压机
1600吨伺服四柱液压机
  电液伺服阀在进行使用的过程中是一种接受其模拟电号后,相应输出调制流量和压力的液压控制阀,1600吨四柱液压机电液伺服阀在进行制作的过程中通常主要是由矩马达、液压放大器和反馈机构组成。

  电液伺服阀的力矩马达,在一定程度上会将其电气信号转换为力矩或者力,其设备的液压放大器,其控制流向液压执行机构的流量或者是压力反馈机构,在一定程度上也被称为平衡机构,使输出的流量或压力与输入的电气控制信号成比例。

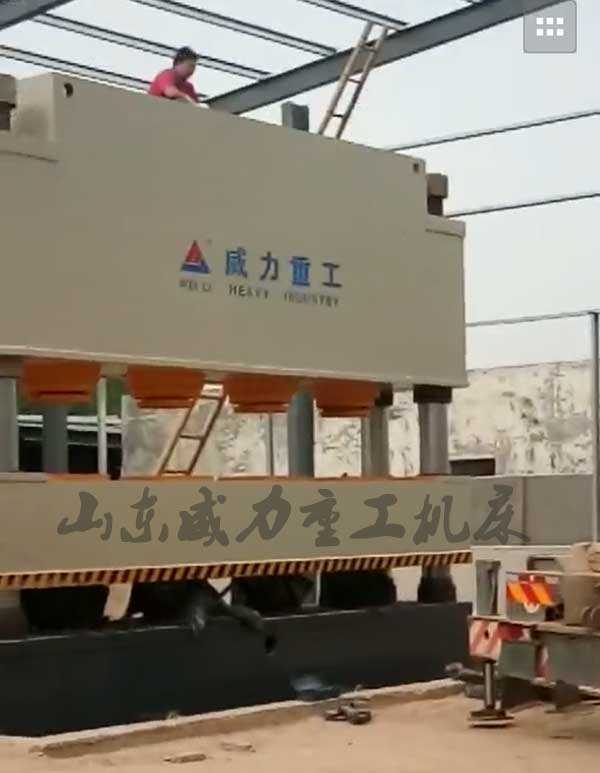

1600吨波纹板成型压力机
1600吨波纹板成型压力机
  1600吨四柱液压机电液伺服阀在没有其控制信号的时候,其力矩马达的衔铁处于平衡位置,其设备的挡板在一定程度上会固定在两喷嘴中间,其高压油从油口流入,经过滤器后分四路流出,其中两路经左、右节流孔,到阀芯左、右两端,再经左、右喷嘴喷出至溢流腔,经回油节流孔从回油口流出。另外两路高压油分别流到阀套上被阀芯左、右两凸肩盖住的窗孔处,而不能流入负载油路。

  电液伺服阀在运行时有控制信号的时候,其衔铁带动挡板偏转一定角度,这样就会使得阀芯偏离其中间位置,其阀芯的左凸肩处窗孔打开,这样就会使得高压油和作动筒进油管路接通,阀芯中间凸肩右端处回油窗孔打开,使之与作动筒的回油接通,这样,伺服阀便可控制作动筒运动。
